產品中心
專業設計生產各種型號的混合式步進電機

產品分類

全部分類
34H（86）外驅式 貫通式 固定式系列
瀏覽量:
1000

34H（86）外驅式 貫通式 固定式系列

? 23H(57)系列梯形絲桿直線電機可以做成0.9°、1.2°和1.8°三種步距角精度。 ? 8mm、9. 53mm、10mm、 11mm多 種絲桿外徑選擇，從0. 635至25. 4mm多種導程可選。 ? 此系列電機最大推力可達160Kg (建議最大負載96Kg),最高負載位移速度120mm/s。 ? 電機可以裝配旋轉編碼器，形成閉環反饋，裝配手輪用于微調,斷電剎車等。
零售價
0.0
元
市場價
0.0
元
瀏覽量:
1000
產品編號
B-A006
數量
-
+
庫存:
0
產品描述

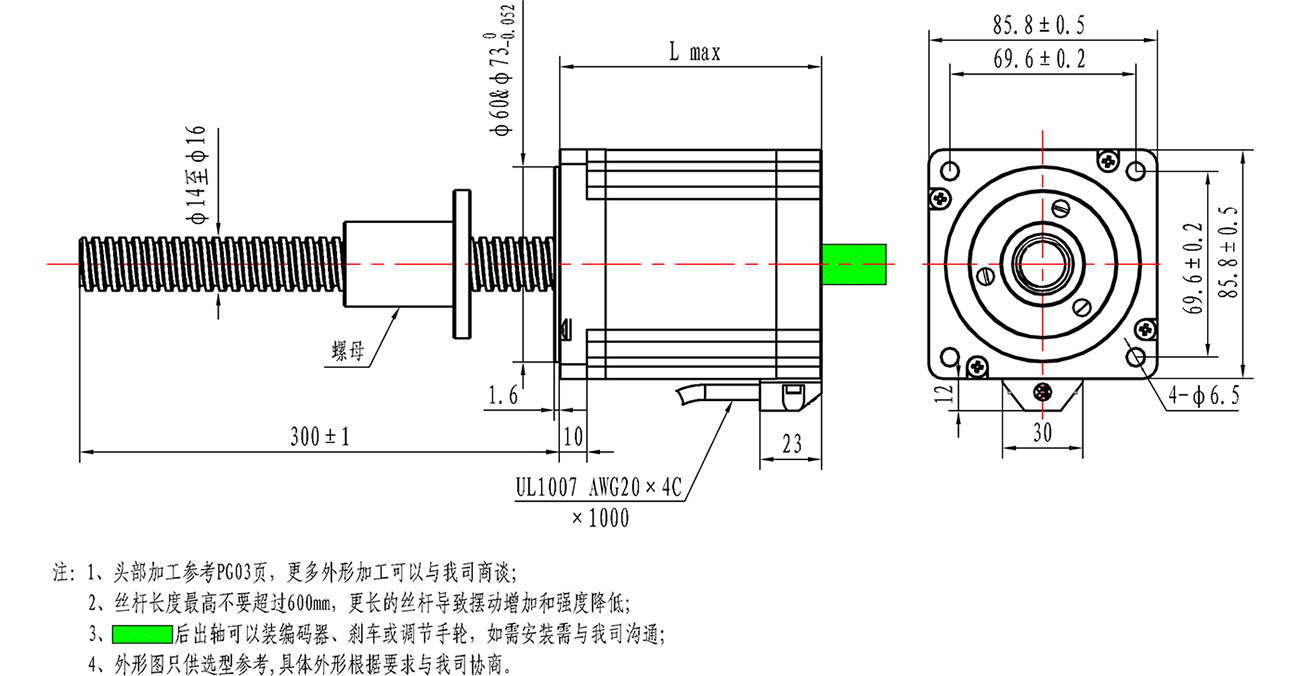

外驅式

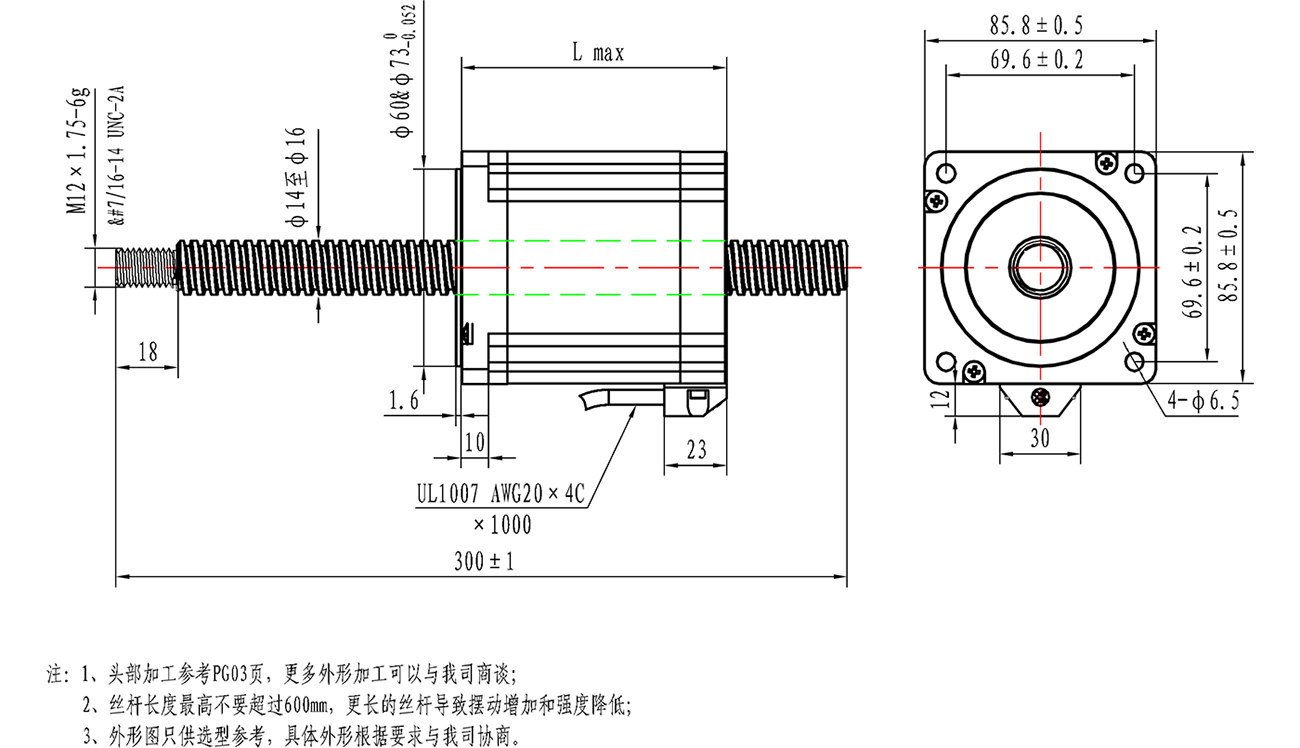

貫通式
固定式

產品特性

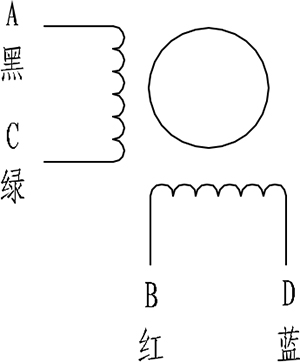

接線圖

步距角

1.2°/1.8°±5%

允許溫度

80℃ max

環境溫度

-20℃~+50℃(無結冰)

絕緣等級

B

絕緣耐壓

AC 500V 1 Min

絕緣電阻

100MΩ Min 500V DC

防護等級

IP40(最高IP65)





常配絲桿參數

絲桿外徑mm

φ14(Tr)

φ15.88(ACME)

導程mm

3

6

9

12

16

18

20

2.54

3.175

5.08

12.7

25.4

38.1

導程代碼

K

Q

T1

U

X3

X2

Y

J

L

P

W

Z

Z1



絲桿外徑mm

φ16(Tr)

導程mm

2

4

8

16

18

25

導程代碼

H

M

S

X3

X2

Y1

注：更多絲桿規格需與我司溝通





未找到相應參數組，請于后臺屬性模板中添加

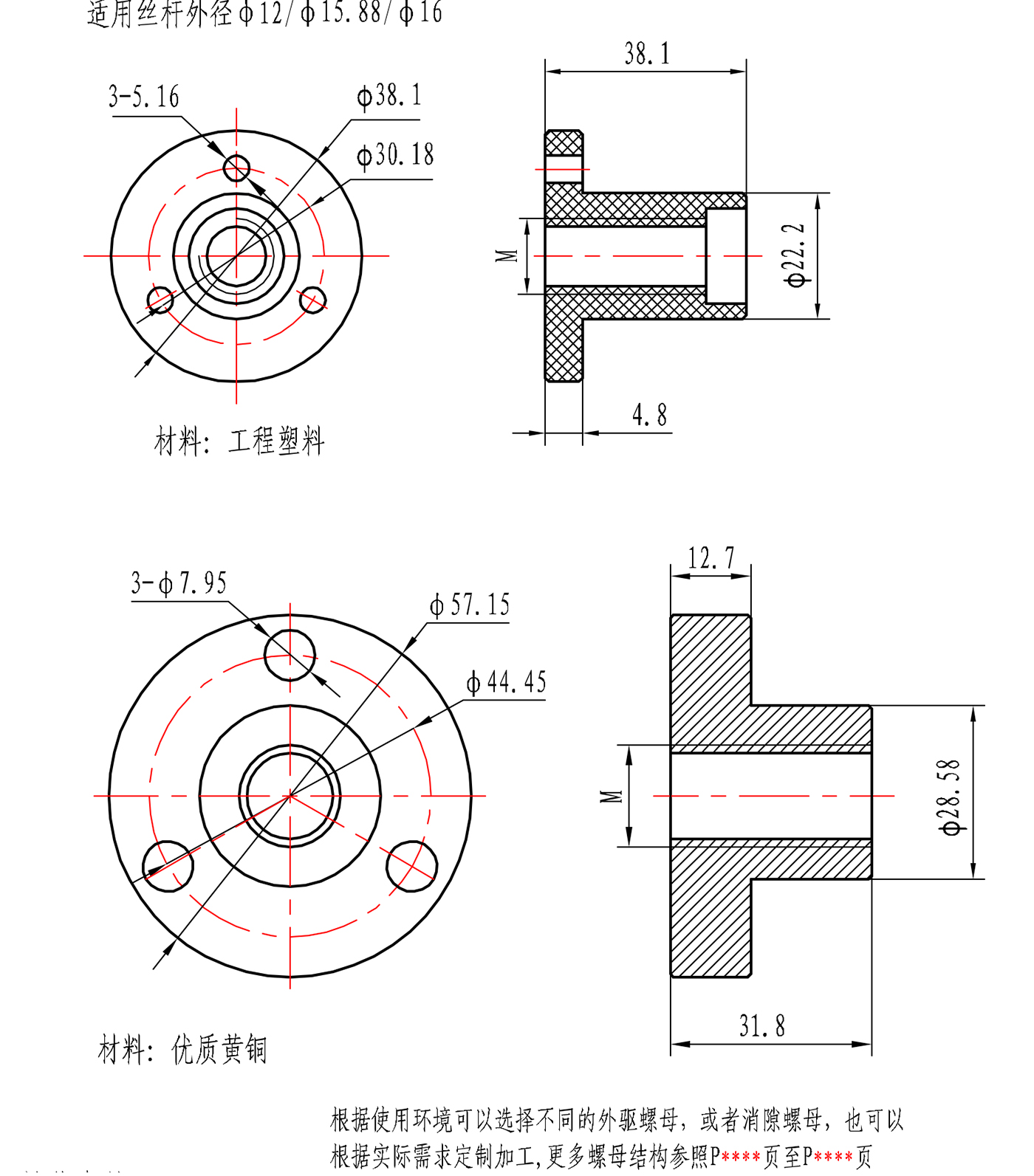

適配螺母外形







電機性能參數

電機型號

步距角

電壓V

電流A

導程mm

步長mm

推力@100pps,整步

電阻Ω

電感mH

機身L mm

34HD505-300N-PK

1.8°

1.8

4.0

3

0.015

268Kg

0.45

2.6

76

34HD505-300N-PQ

6

0.03

180Kg

34HD505-300N-PT1

9

0.045

120Kg

34HD505-300N-PU

12

0.06

92Kg

34HD128-300N-PJ

1.8°

2.22

6.0

2.54

0.0127

282Kg

0.37

4.5

98

34HD128-300N-PP

5.08

0.025

211Kg

34HD128-300N-PW

12.7

0.0635

106Kg

34HD128-300N-PZ

25.4

0.127

43Kg

34HD209-300N-PH

1.8°

3.15

4.5

2

0.01

340Kg

0.7

5.4

128

34HD209-300N-PM

4

0.02

283Kg

34HD209-300N-PS

8

0.04

178Kg

34HD209-300N-PX3

16

0.08

106Kg

* 更多結構和參數與我司協商完成

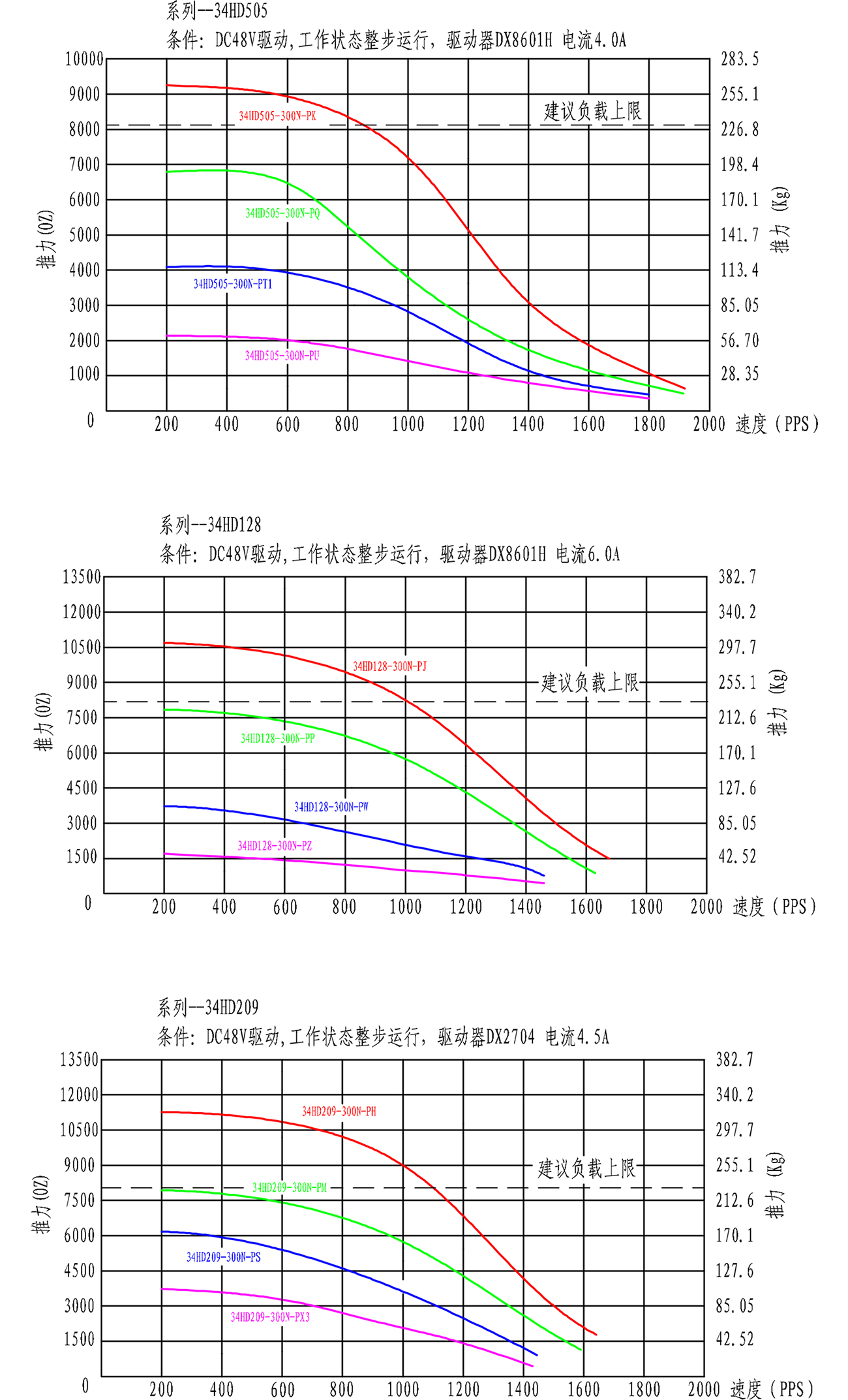

性能曲線















性能參數

電機型號

步距角

電壓V

電流A

導程mm

步長mm

推力@100pps,整步

電阻Ω

電感mH

機身L mm

34HD505-T300-PK

1.8°

1.8

4.0

3

0.015

268Kg

0.45

2.6

76

34HD505-T300-PQ

6

0.03

180Kg

34HD505-T300-PT1

9

0.045

120Kg

34HD505-T300-PU

12

0.06

92Kg

34HD128-T300-PJ

1.8°

2.22

6.0

2.54

0.0127

282Kg

0.37

4.5

98

34HD128-T300-PP

5.08

0.025

211Kg

34HD128-T300-PW

12.7

0.0635

106Kg

34HD128-T300-PZ

25.4

0.127

43Kg

*更多結構和參數與我司協商完成

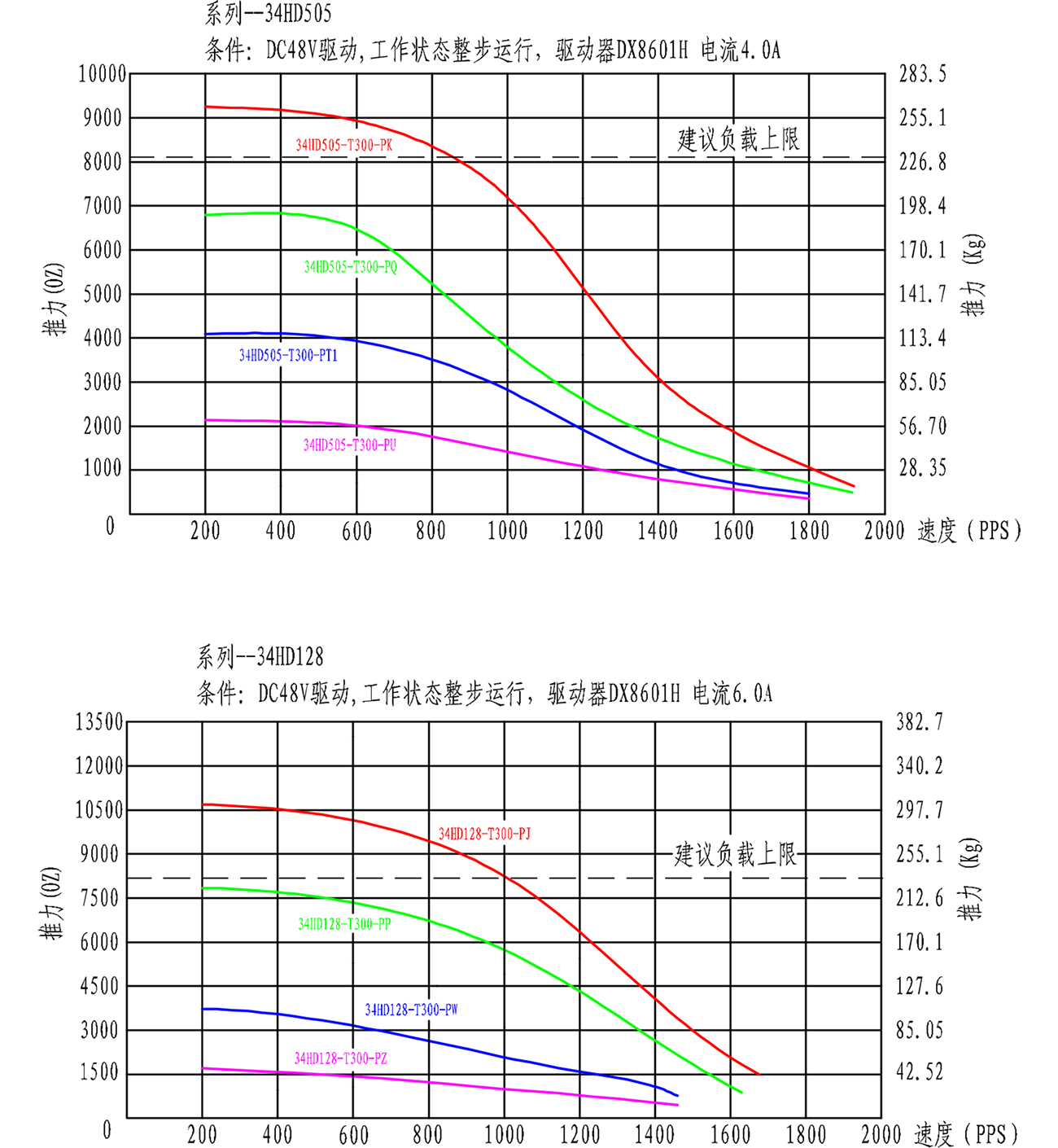

性能曲線

















性能參數

電機型號

步距角

電壓V

電流A

導程mm

步長mm

推力@100pps,整步

電阻Ω

電感mHl

機身L mm

34HD505-D**-PK

1.8°

1.8

4.0

3

0.015

268Kg

0.45

2.6

76

34HD505-D**-PQ

6

0.03

180Kg

34HD505-D**-PT1

9

0.045

120Kg

34HD505-D**-PU

12

0.06



34HD128-D**-PJ

1.8°

2.22

6.0

2.54

0.0127

282Kg

0.37

4.5

98

34HD128-D**-PP

5.08

0.025

211Kg

34HD128-D**-PW

12.7

0.0635

106Kg

34HD128-D**-PZ

25.4

0.127

43Kg

“**”表示電機行程，例: 23HD124Y-D25. 4-PB,電機行程H=25.4m , 更多結構和參數與我司協商完成





性能曲線
